Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, dimana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

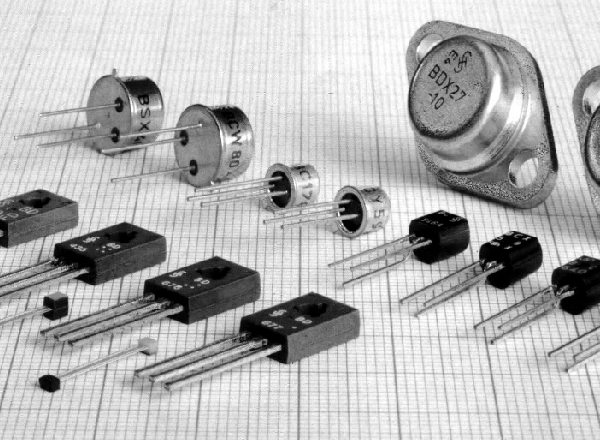

Transistor through-hole (dibandingkan dengan pita ukur sentimeter)
Pada umumnya, transistor memiliki 3 terminal. Tegangan atau arus yang dipasang di satu terminalnya mengatur arus yang lebih besar yang melalui 2 terminal lainnya. Transistor adalah komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil, dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori, dan komponen-komponen lainnya.
Type | Uceo (max) | Ic (max) | hfe(min) | Ptot(max) | fT (min) | |
TUN | NPN | 20Volt | 0.1 Amp | 100 | 0.1 Watt | 100 Mhz |
TUP | PNP | 20Volt | 0.1 Amp | 100 | 0.1 Watt | 100 Mhz |
The minumum specifications, in the table above, have to be met before a transistor can be called TUP or TUN.
Type | UR (max) | IF (max) | IR(max) | Ptot(max) | CD (max) | |
DUS | Si | 25Volt | 0.1 Amp | 1 mAmp | 0.25 Watt | 5 pF |
DUG | Ge | 20Volt | 0.015 Amp | 100 mAmp | 0.25 Watt | 10 pF |
The minumum specifications, in the table above, have to be met before a diode can be called a DUS or a DUG.
TUN (NPN) | TUN (NPN) | TUN (NPN) | TUP (PNP) | TUP (PNP) | TUP (PNP) |
BC107 | BC208 | BC384 | BC157 | BC253 | BC416 |
BC108 | BC209 | BC407 | BC158 | BC151 | BC417 |
BC109 | BC237 | BC408 | BC159 | BC152 | BC418 |
BC147 | BC238 | BC409 | BC177 | BC153 | BC419 |
BC148 | BC239 | BC413 | BC178 | BC307 | BC512 |
BC149 | BC317 | BC414 | BC179 | BC308 | BC513 |
BC171 | BC318 | BC547 | BC204 | BC309 | BC514 |
BC172 | BC319 | BC548 | BC205 | BC150 | BC557 |
BC173 | BC347 | BC549 | BC206 | BC151 | BC558 |
BC182 | BC348 | BC582 | BC212 | BC152 | BC559 |
BC183 | BC349 | BC583 | BC213 | BC150 |
|
BC184 | BC382 | BC584 | BC214 | BC151 |
|
BC207 | BC383 |
| BC251 | BC152 |
|
|
|
| BC252 | BC415 |
|
These are all different transistors you can use as a TUP or a TUN. Of course it is impossible to list all transistors available today that meet the TUP - TUN specifications. From the ones listed above, all types, A, B, or C, are usable.
DUS | DUG | |
BA127 | BA318 | OA85 |
BA217 | BAX13 | OA91 |
BA218 | BAY61 | OA95 |
BA221 | 1N914 | AA116 |
BA222 | 1N4148 | |
BA317 |
