Pada rangkaian seri, resistor disusun seperti rangkaian gerbong kereta, dimana aliran elektron mengalir hanya pada satu jalur. Pada rangkaian paralel, resistor disusun dengan menggabungkan masing-masing ujungnya menjadi satu sehingga aliran elektron dapat terbagi ke dalam beberapa jalur. Untuk mengenal karakteristik lain pada rangkaian seri dan paralel perhatikan ilustrasi berikut ini.

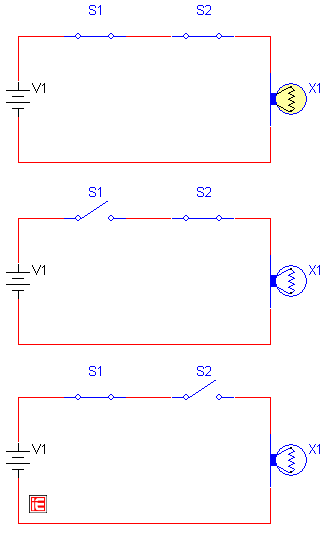

Pada ilustrasi rangkaian di atas, sakelar disusun secara seri, pada kondisi pertama sakelar S1 dan S2 dalam keadaan tertutup dan kondisi lampu X1 menyala. Sedangkan pada saat kondisi kedua dan ketiga yang masing-masing kondisi S1 dan S2 terbuka menyebabkan lampu X1 tidak menyala. Lalu bandingkan dengan rangkaian sakelar paralel berikut.
Pada kondisi pertama dengan sakelar S1 dan S2 tertutup, lampu X1 menyala. Pada kondisi kedua dan ketiga yang masing-masing S1 dan S2 dalam keadaan terbuka, lampu X1 tetap menyala. Tetapi pada kondisi keempat ketika sakelar S1 dan S2 sama-sama terbuka, lampu X1 tidak menyala. Dari perbandingan kedua konfigurasi rangkaian sakelar seri dan paralel dapat ditarik kesimpulan bahwa jika salah satu saja sakelar seri terbuka menyebabkan terputus-nya aliran elektron yang menyebabkan lampu tidak menyala, sedangkan pada sakelar paralel untuk memutuskan aliran elektron harus membuat seluruh sakelar dalam keadaan terbuka.
